Écran LCD couleur étanche Connecteur SM 5 broches et 2 broches Câble 1800 mm Communication UART et USB Noir Pour vélo électrique et scooter électrique
Vous avez déjà la quantité maximale disponible dans le panier.

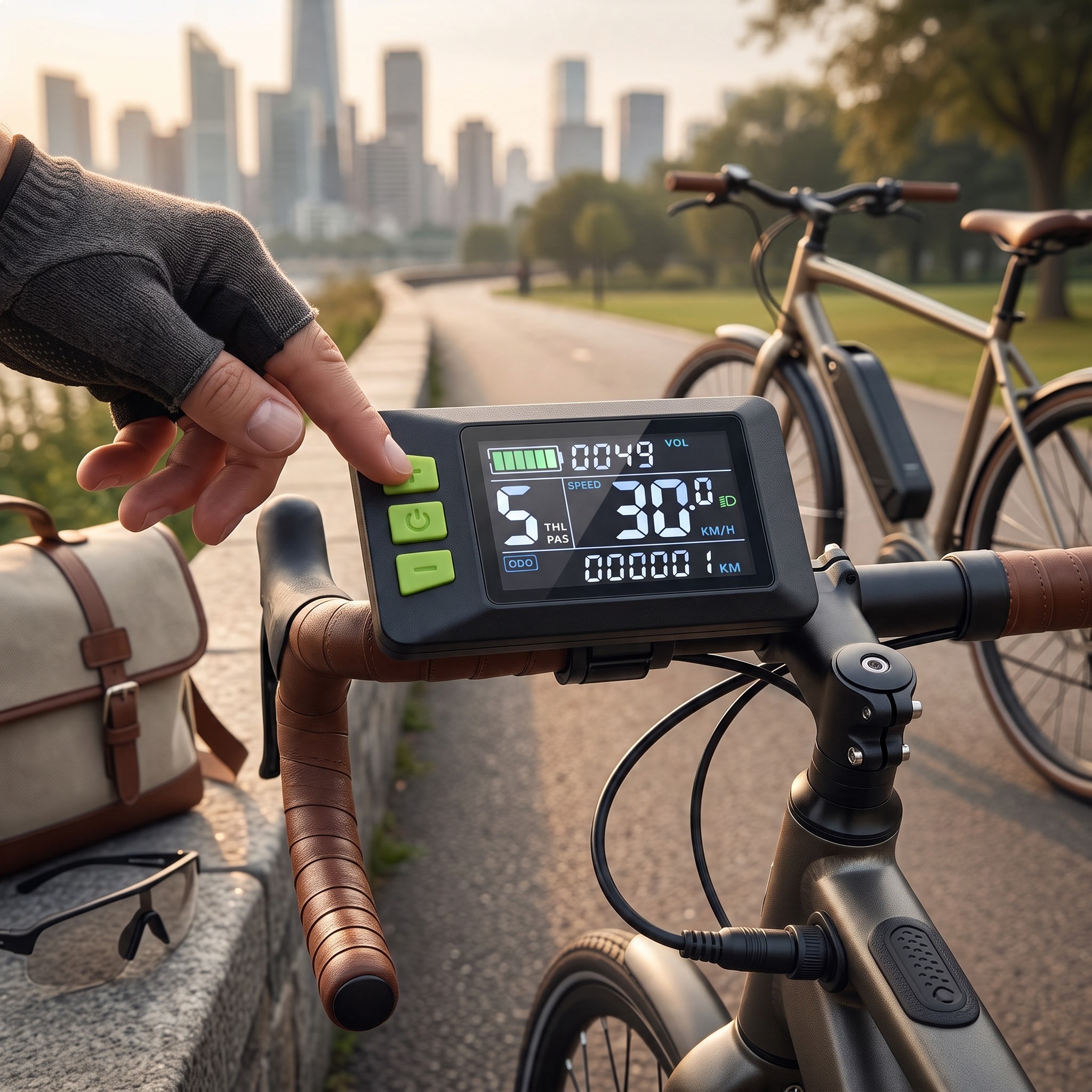

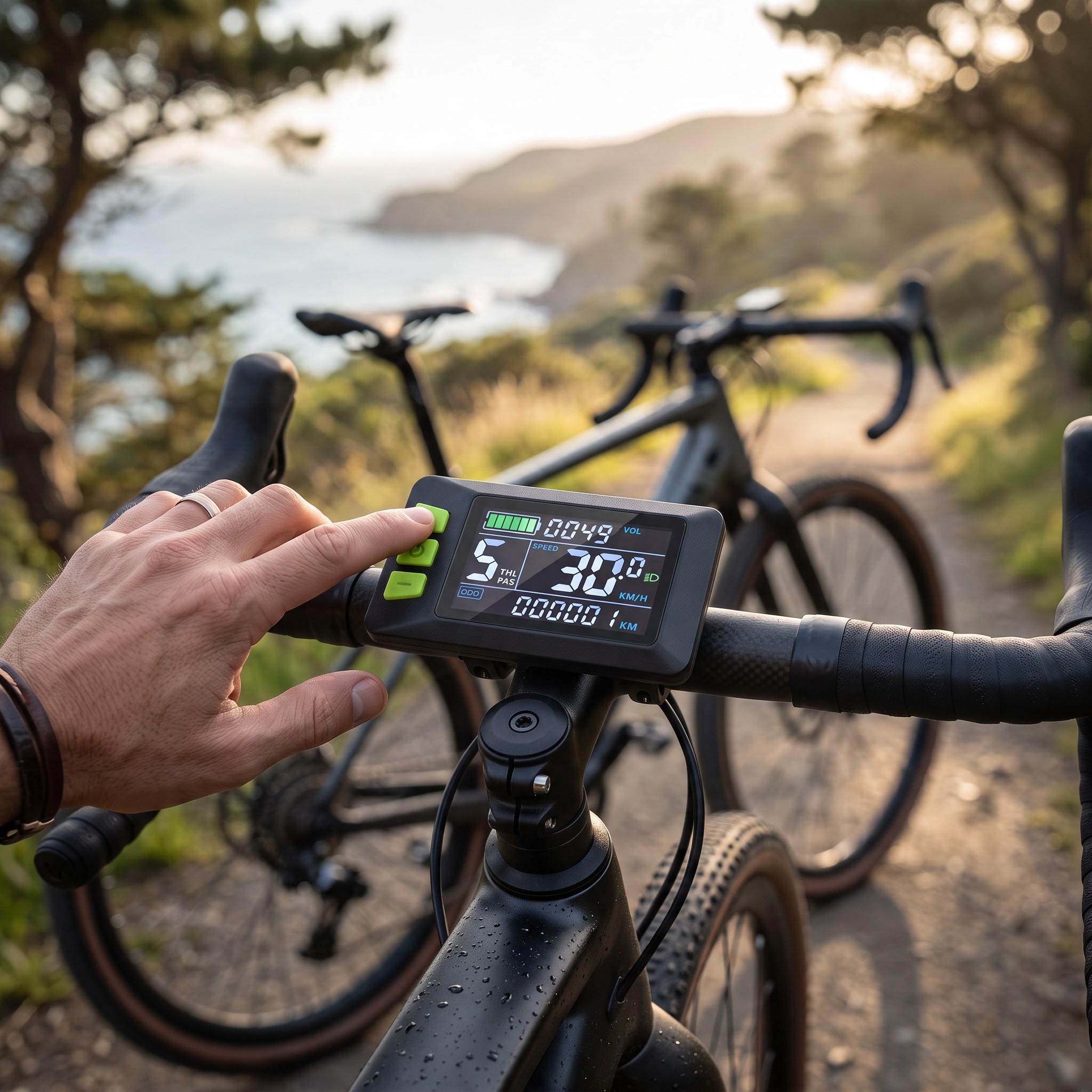

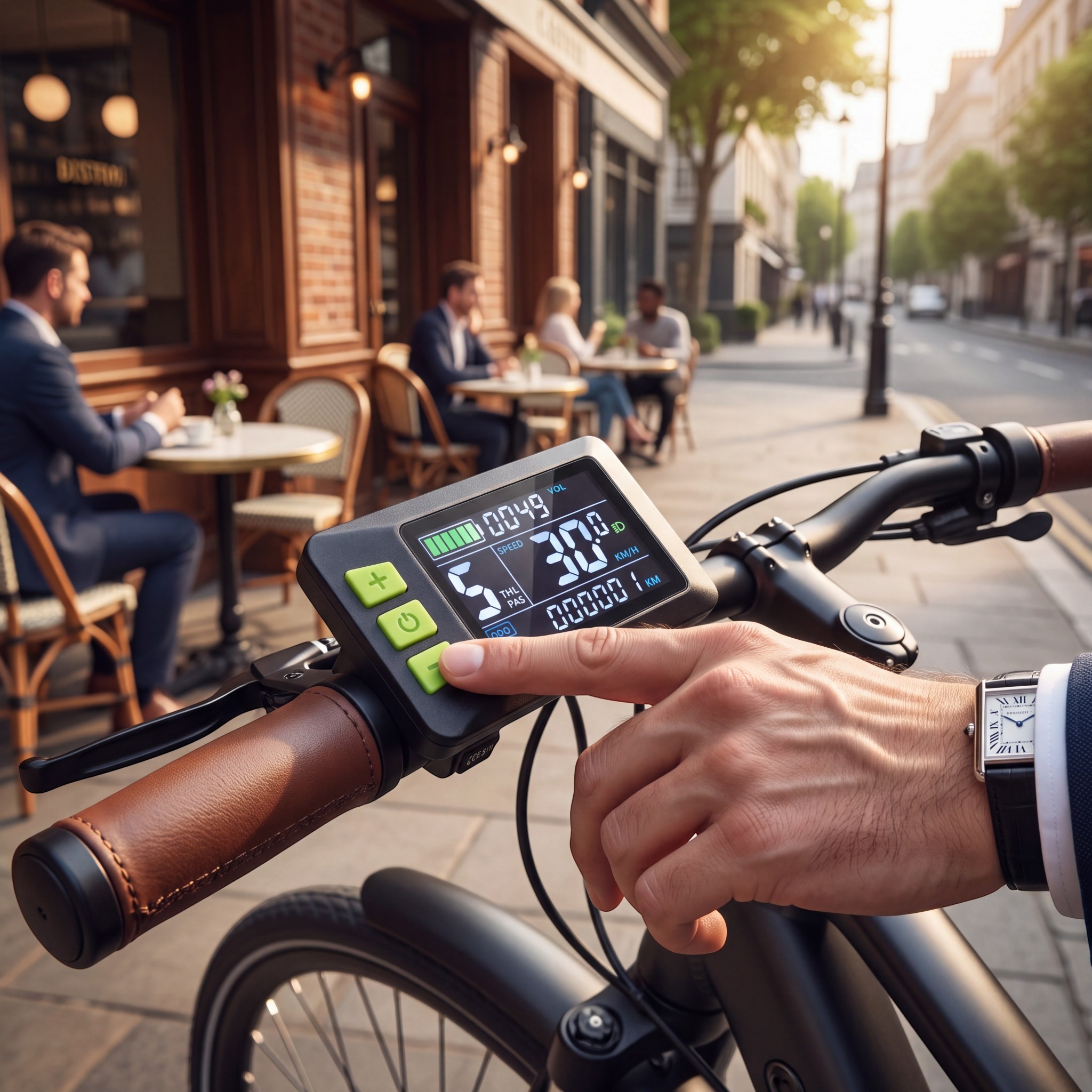

Cet écran LCD couleur étanche est conçu pour les vélos électriques, les scooters électriques et les conversions de vélos classiques en propulsion électrique. Il communique avec l'unité de contrôle via l'interface UART et offre également une connexion USB. Pour le câblage, il se connecte à l'aide de connecteurs SM 5 broches et 2 broches, le connecteur à deux broches étant utilisé pour le contrôle de l'éclairage. Sur l'écran clair, il affiche la vitesse actuelle en km/h, l'état de charge de la batterie, la tension, le niveau d'assistance et le nombre total de kilomètres parcourus. L'écran est livré avec un câble, ce qui permet de le placer sur le guidon et de diriger les fils vers l'unité de contrôle.

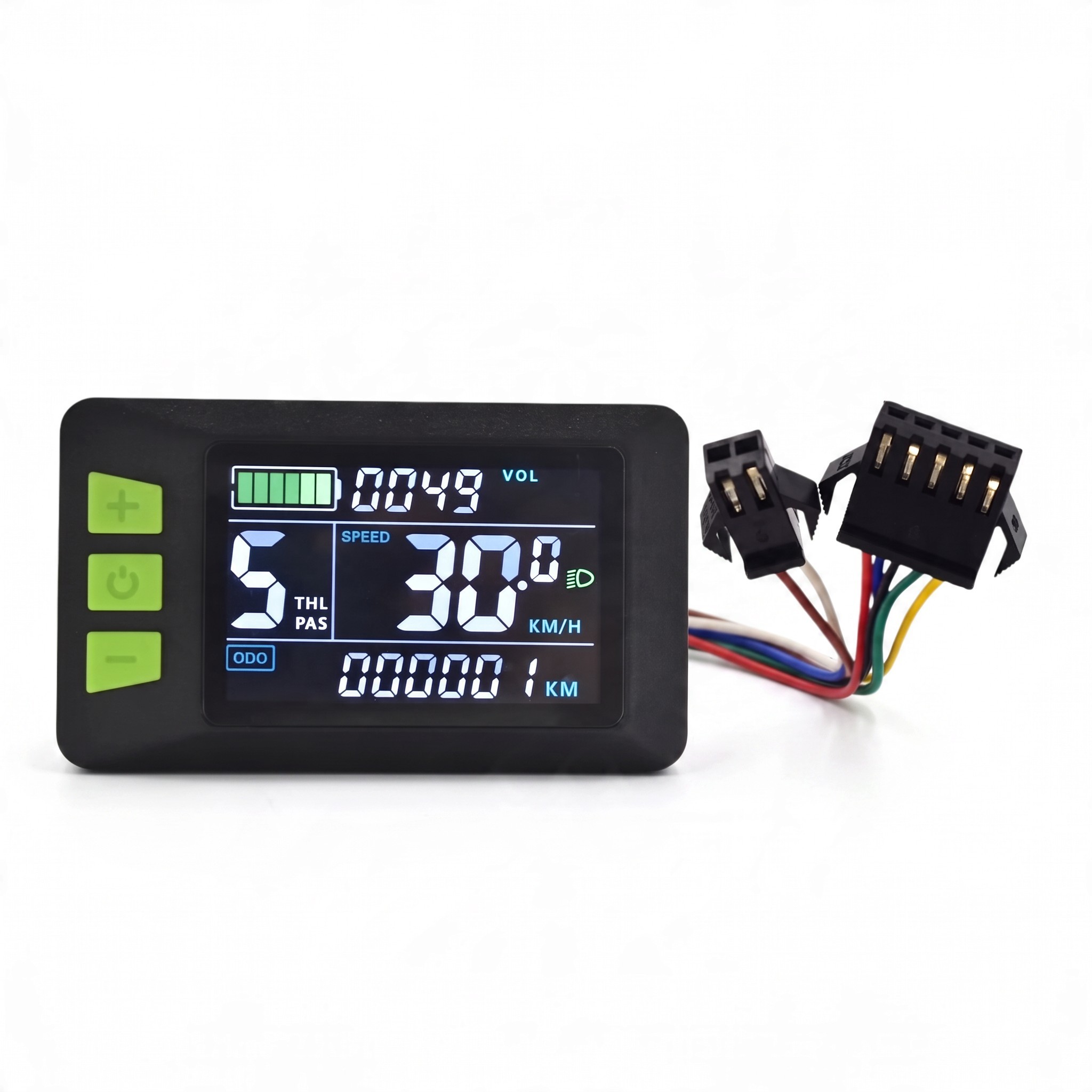

- Écran LCD couleur – l'écran affiche la vitesse actuelle en km/h avec une décimale, un indicateur graphique de charge de la batterie, la tension (VOL), la distance totale parcourue (ODO) et le symbole de l'éclairage allumé. Les différentes données sont réparties en sections claires.
- Niveau d'assistance – sur le côté gauche de l'écran, le niveau d'assistance actuel est affiché en grands chiffres avec l'indication PAS et THL, vous gardant ainsi les réglages de propulsion toujours à l'œil.

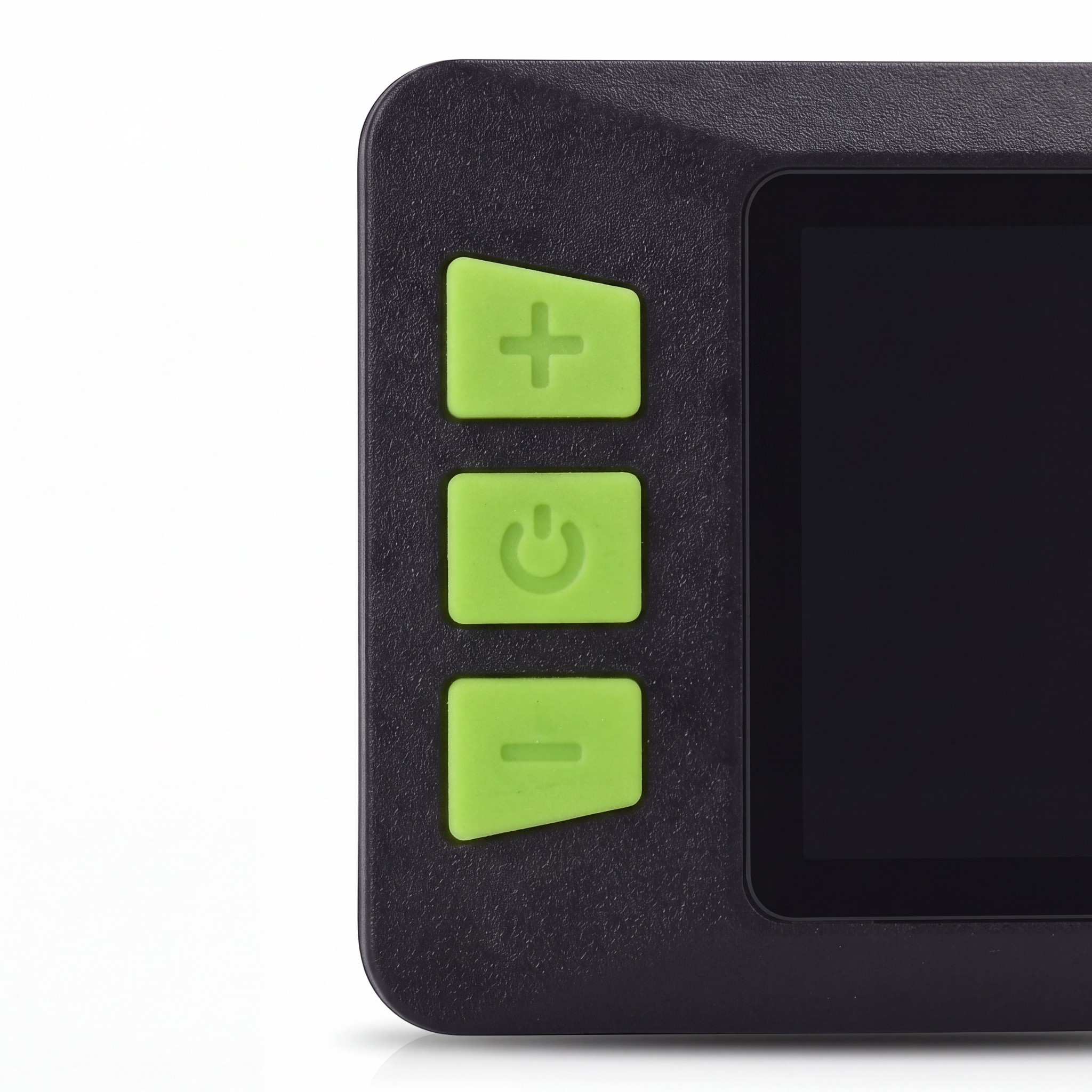

- Trois boutons de contrôle – les boutons plus, moins et le bouton d'alimentation sont situés à gauche de l'écran. Ils sont colorés différemment du corps de l'écran et chacun d'eux a un symbole de sa fonction.
- Communication UART – l'échange de données avec l'unité de contrôle se fait via des lignes séparées TX et RX. L'écran peut ainsi recevoir des données de l'unité de contrôle tout en lui envoyant les réglages choisis par les boutons.
- Connecteur SM 5 broches – connexion des broches : 1 rouge (D+), 2 bleu (K), 3 noir (GND), 4 vert (RX) et 5 jaune (TX). Avant de connecter, vérifiez la compatibilité avec le câblage de votre vélo ou scooter selon cette description.
- Connecteur SM 2 broches pour l'éclairage – connexion des broches : 1 marron (éclairage) et 2 blanc (GND). Ce connecteur permet de connecter l'éclairage, dont l'allumage est indiqué par un symbole sur l'écran.

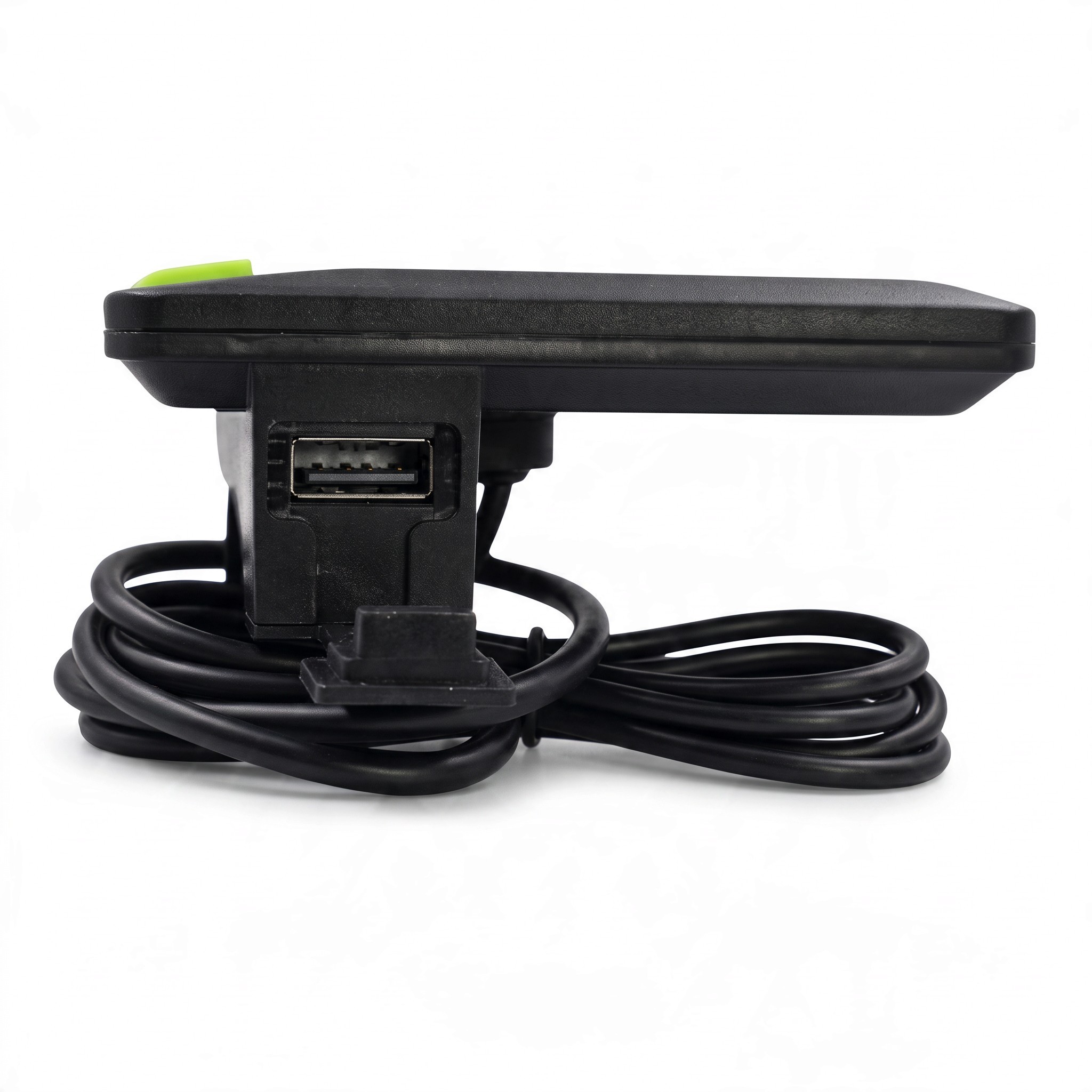

- Longueur du câble – le câble de l'écran mesure 1800 mm et à son extrémité, les fils individuels de 30 mm de long sont dirigés vers les connecteurs. Cette longueur facilite le passage du câble du guidon à l'unité de contrôle.
- Finition colorée – le corps noir de l'écran est complété par des boutons de contrôle verts, qui se distinguent au premier coup d'œil de l'écran.
Contenu de l'emballage :
- 1x écran LCD étanche avec câble et connecteurs SM 5 broches et 2 broches
L'écran est adapté aux propriétaires de vélos électriques et de scooters électriques qui ont besoin d'un nouvel ou d'un remplacement d'indicateur de données de conduite avec des connecteurs de type SM. Il peut également être utilisé lors de la conversion d'un vélo en vélo électrique, où il sert d'élément principal d'information et de contrôle de l'ensemble. Avant l'installation, vérifiez que votre unité de contrôle prend en charge la communication UART et que le câblage de ses connecteurs correspond à la description des broches donnée. De plus, le connecteur à deux broches permet de relier l'écran à l'éclairage du vélo ou du scooter. Grâce à la conception étanche de l'écran, il peut être utilisé même par temps variable.
