Disjoncteurs et protections solaires
Le fonctionnement sûr d'une installation photovoltaïque est assuré par des dispositifs de protection qui protègent les panneaux, le câblage, l'onduleur et les batteries contre les courts-circuits, les surcharges et les surtensions. On y trouve les disjoncteurs à courant continu (CC), les fusibles et leurs porte-fusibles, les parafoudres ainsi que les sectionneurs pour couper le système en toute sécurité. Les disjoncteurs et protections solaires se choisissent selon la tension et le courant de l'installation, et en photovoltaïque il est essentiel qu'ils soient conçus directement pour le courant continu, qui s'éteint plus difficilement que l'alternatif.
Disjoncteurs et protections solaires
Une installation photovoltaïque fonctionne avec une tension continue élevée et des courants non négligeables, de sorte qu'en cas de court-circuit, de surcharge ou de foudre, les composants risquent d'être endommagés, voire de provoquer un incendie. Les dispositifs de protection réduisent ces risques : ils coupent le circuit en cas de défaut, dérivent la surtension vers la terre et permettent d'isoler le système en toute sécurité lors de l'entretien. Ils constituent la couche discrète mais indispensable de toute installation fiable.

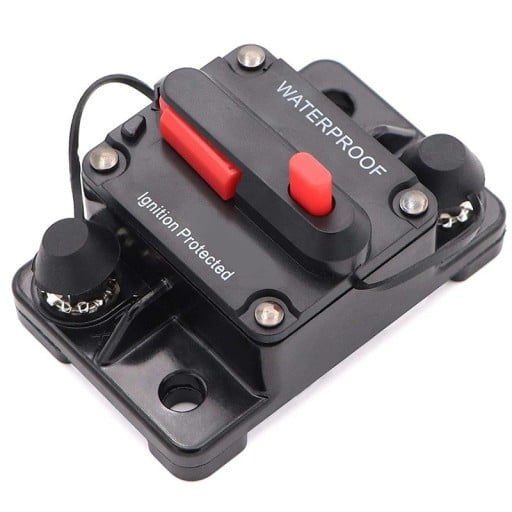

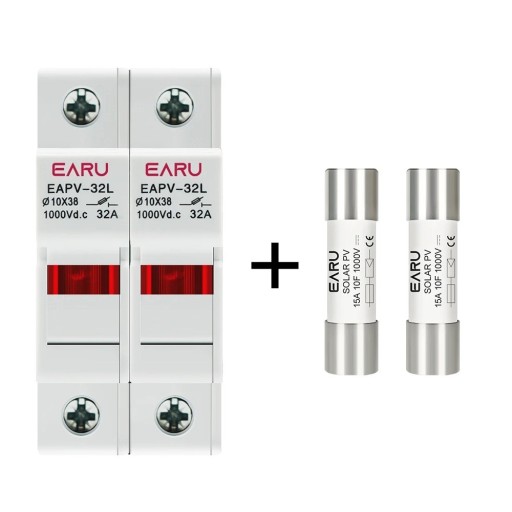

La gamme couvre plusieurs groupes. Les disjoncteurs à courant continu et les fusibles protègent les câbles et l'onduleur contre les surintensités et les courts-circuits et coupent le circuit avant toute surchauffe. Les parafoudres dérivent les pics de tension apparaissant lors d'un orage ou d'une manœuvre et protègent l'électronique sensible. Les sectionneurs et interrupteurs-sectionneurs servent à couper manuellement et par sécurité les panneaux du reste de l'ensemble. La gamme comprend aussi souvent des porte-fusibles, des barres de raccordement et des accessoires pour montage sur rail DIN.

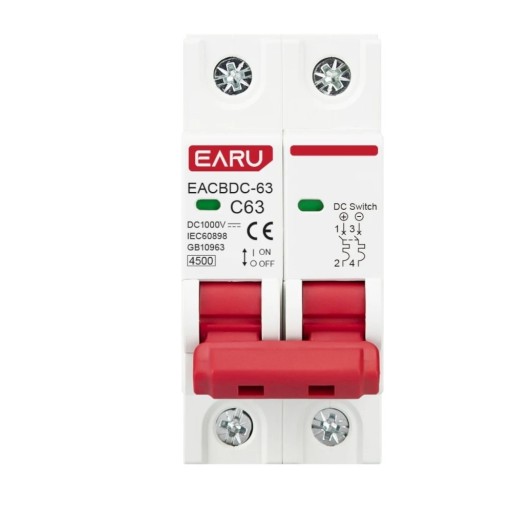

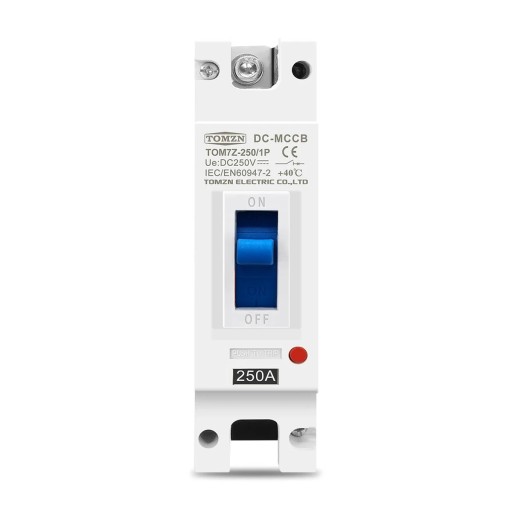

Il est essentiel de choisir des composants conçus pour le courant continu. L'arc de courant continu ne s'éteint pas au passage par zéro comme en tension alternative, c'est pourquoi les disjoncteurs et fusibles CC ont une construction différente et une tension nominale plus élevée, généralement de plusieurs centaines de volts. Le choix dépend de la tension et du courant nominaux adaptés à la chaîne de panneaux, du pouvoir de coupure et du nombre de pôles ; pour les parafoudres, de leur type selon le niveau de protection requis.
Les dispositifs de protection se placent aussi bien du côté courant continu que du côté courant alternatif du système et se combinent souvent dans des tableaux de distribution. Un ensemble bien conçu protège l'investissement dans les panneaux et l'onduleur, réduit le risque d'incendie et facilite les vérifications et l'entretien. Sur les installations plus importantes, les protections se choisissent en accord avec l'étude et les normes en vigueur. Des disjoncteurs et protections solaires bien choisis sont donc aussi importants que les composants de production eux-mêmes.
