Analyseur de réseau vectoriel Nano VNA-H4 V4.3 10 kHz–1,5 GHz, écran tactile de 4", batterie de 1950 mAh, noir, analyseur et accordeur d'antenne
Vous avez déjà la quantité maximale disponible dans le panier.

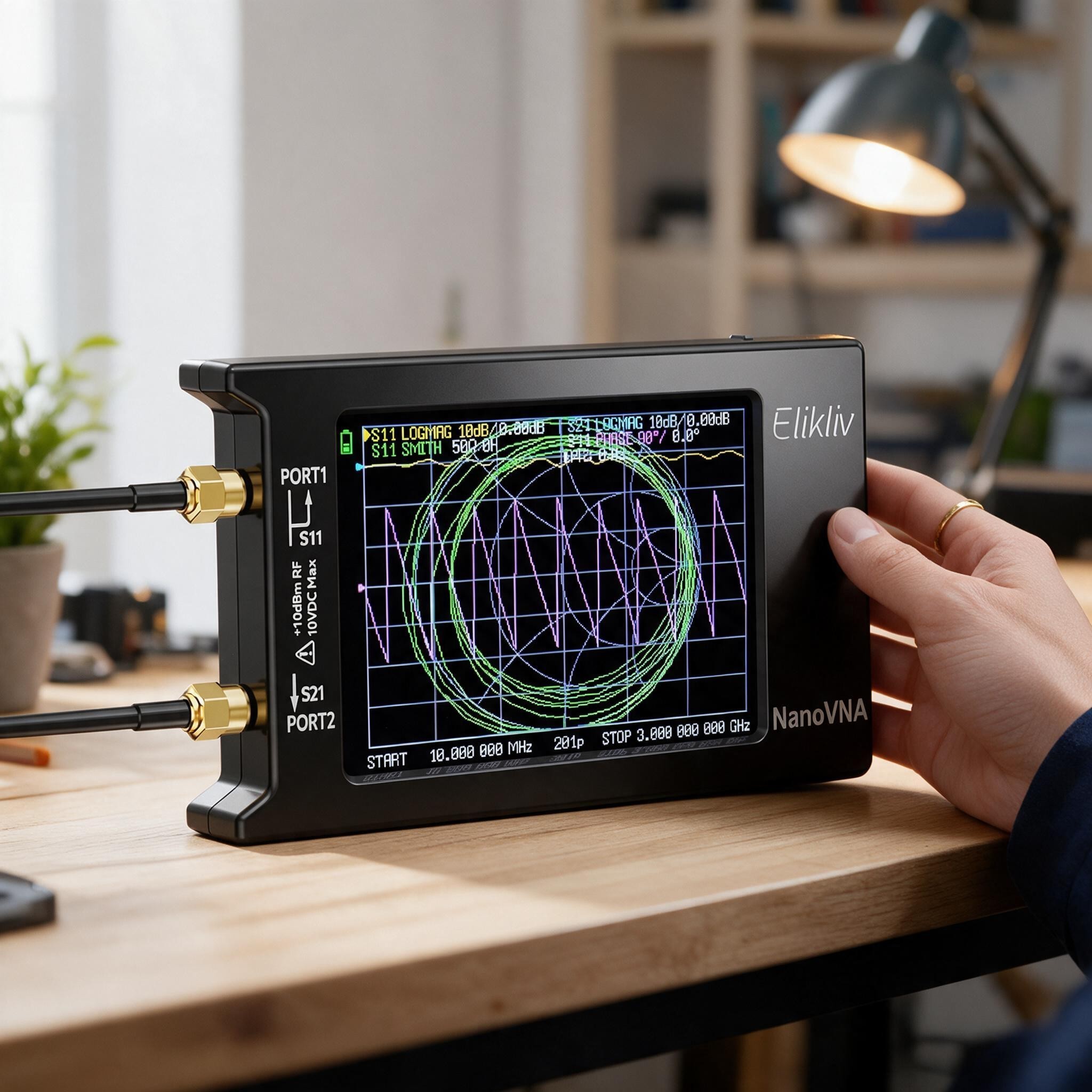

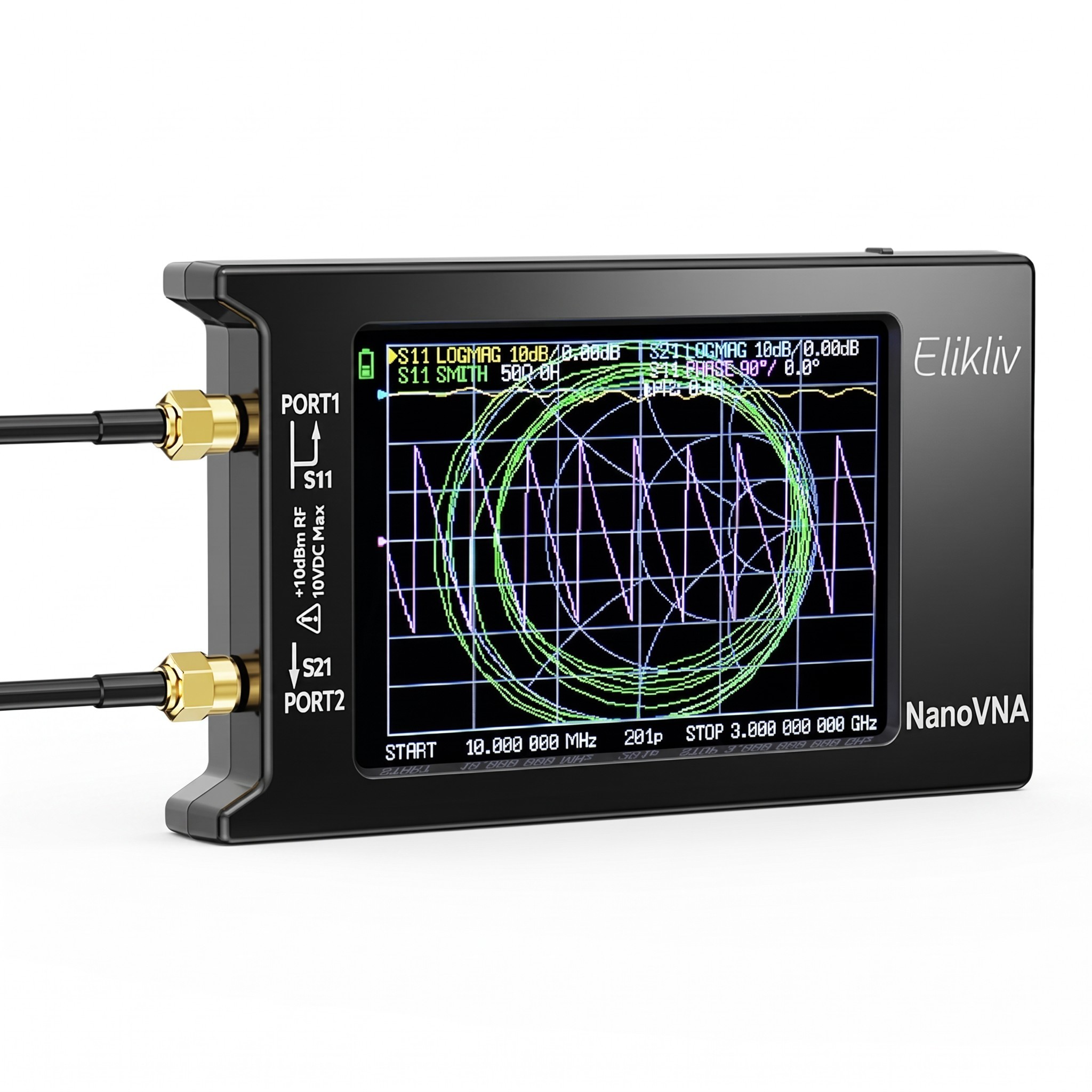

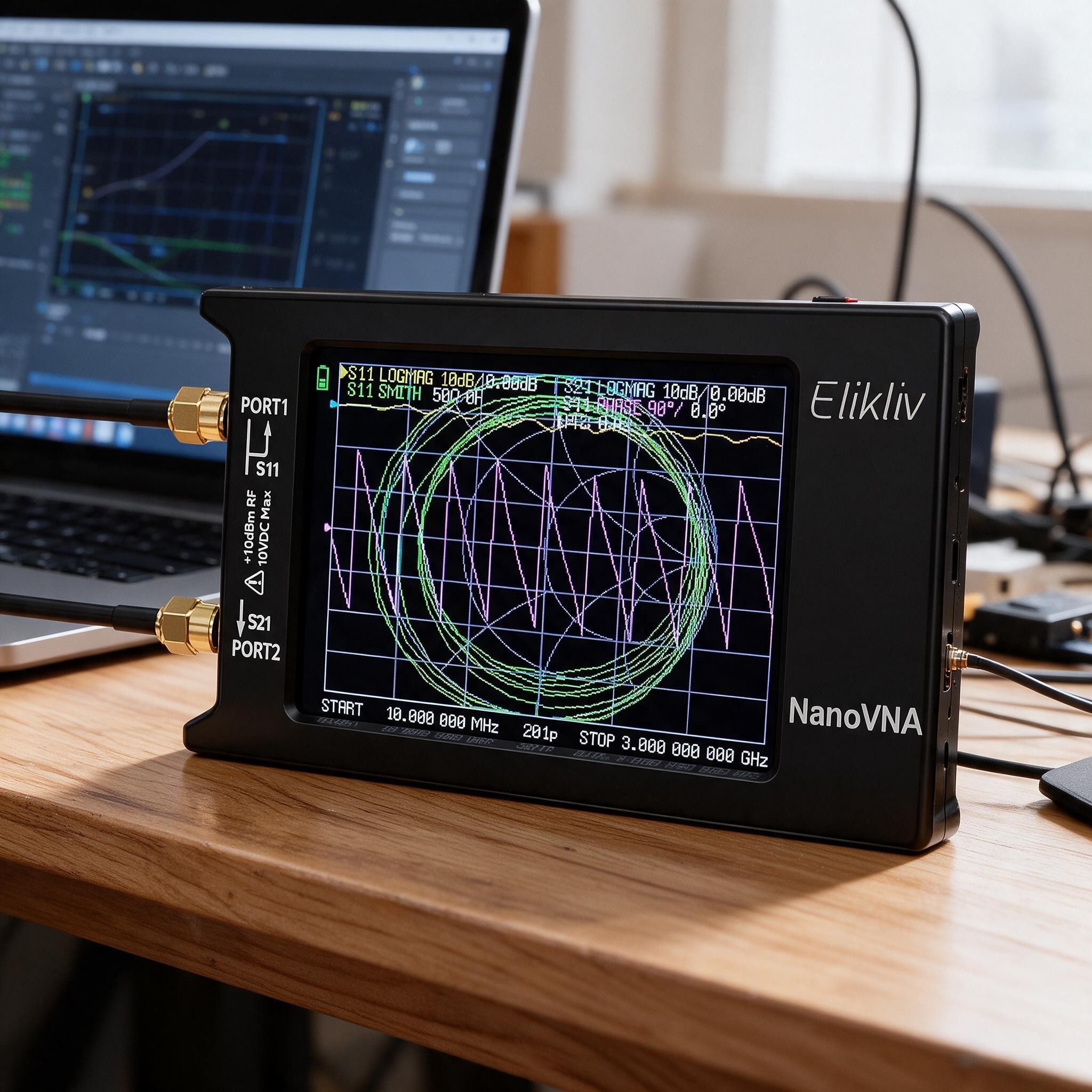

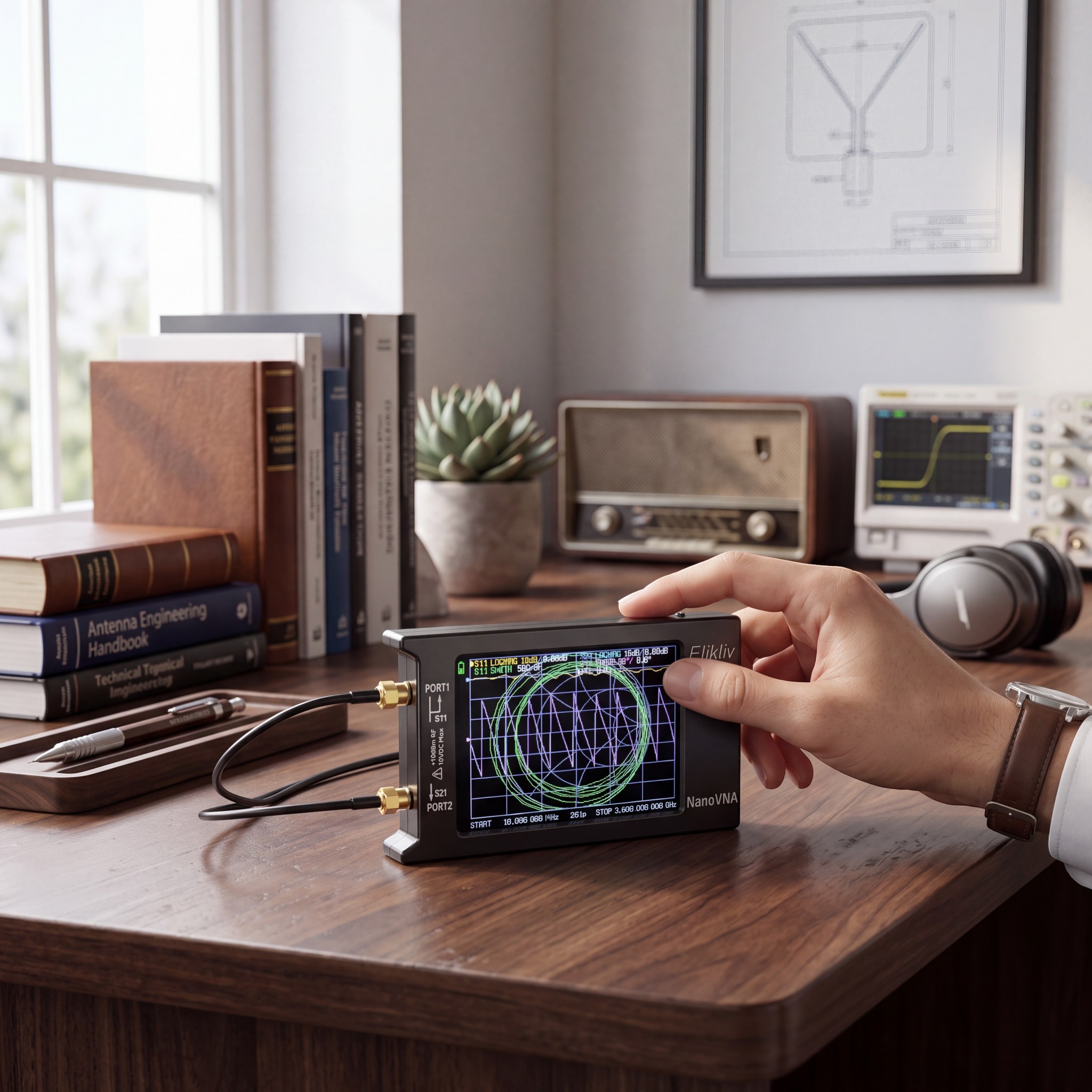

L'analyseur de réseau vectoriel Nano VNA-H4 V4.3 est un appareil compact pour mesurer les antennes, câbles, filtres et autres circuits haute fréquence. Il fonctionne dans un plage de fréquences de 10 kHz à 1,5 GHz et sert d'analyseur d'antenne ainsi que d'outil pour le réglage de l'accordeur d'antenne. Sur deux ports SMA, il mesure les paramètres S11 et S21, ce qui lui permet d'évaluer la réflexion et la transmission du signal. Les résultats sont affichés sur un écran tactile de 4 pouces sous forme de graphiques, de diagramme de Smith ou de valeurs SWR. Grâce à sa batterie intégrée et à son boîtier noir compact, il peut être utilisé à l'atelier ou directement près de l'antenne.
- Plage de fréquences : 10 kHz – 1,5 GHz
- Grandeurs mesurées : paramètres S11 et S21, rapport d'ondes stationnaires (SWR), impédance, phase, délai, diagramme de Smith
- Écran : 4" tactile, contrôle tactile, stylet ou bouton rotatif sur le côté de l'appareil
- Ports : PORT1 (S11) et PORT2 (S21) avec connecteurs SMA, entrée maximale +10 dBm RF et 10 V DC
- Plage de mesure : 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
- Précision de fréquence : < 0,5 ppm
- Sortie RF : -13 dBm (maximum -9 dBm)
- PSV du port : < 1,1
- Alimentation : batterie rechargeable intégrée de 1950 mAh, chargement via USB-C
- Interface : USB type C, mode de communication CDC (série)
- Couleur : noir
- Utilisation : mesure des antennes et câbles, SWR et adaptation d'impédance, mesure des duplexeurs à deux et trois bandes, isolation des ports, atténuation des filtres
- Contenu de l'emballage :
- 1× analyseur de réseau vectoriel avec batterie intégrée de 1950 mAh
- 2× câble SMA mâle–mâle RG316, 15 cm
- 1× câble de données USB Type-C
- 1× câble USB-C – USB-C
- 1× kit de calibration SMA OPEN, SHORT et LOAD
- 1× adaptateur SMA femelle–femelle
- 1× stylet tactile
- 1× pad tactile avec lanière
- 1× aperçu de la structure du menu
Le Nano VNA-H4 V4.3 est adapté aux radioamateurs, techniciens et passionnés d'électronique haute fréquence qui ont besoin de vérifier les caractéristiques des antennes et des lignes. L'appareil permet de déterminer la fréquence de résonance de l'antenne, la valeur du SWR et l'impédance sur toute la plage jusqu'à 1,5 GHz. Les éléments de calibration fournis et les câbles de connexion permettent de réaliser la calibration et de commencer à mesurer immédiatement après le déballage. La batterie intégrée et le chargement via USB-C facilitent le travail en dehors de l'atelier. Grâce à ses dimensions compactes, l'analyseur est facilement transportable avec d'autres équipements de mesure.
