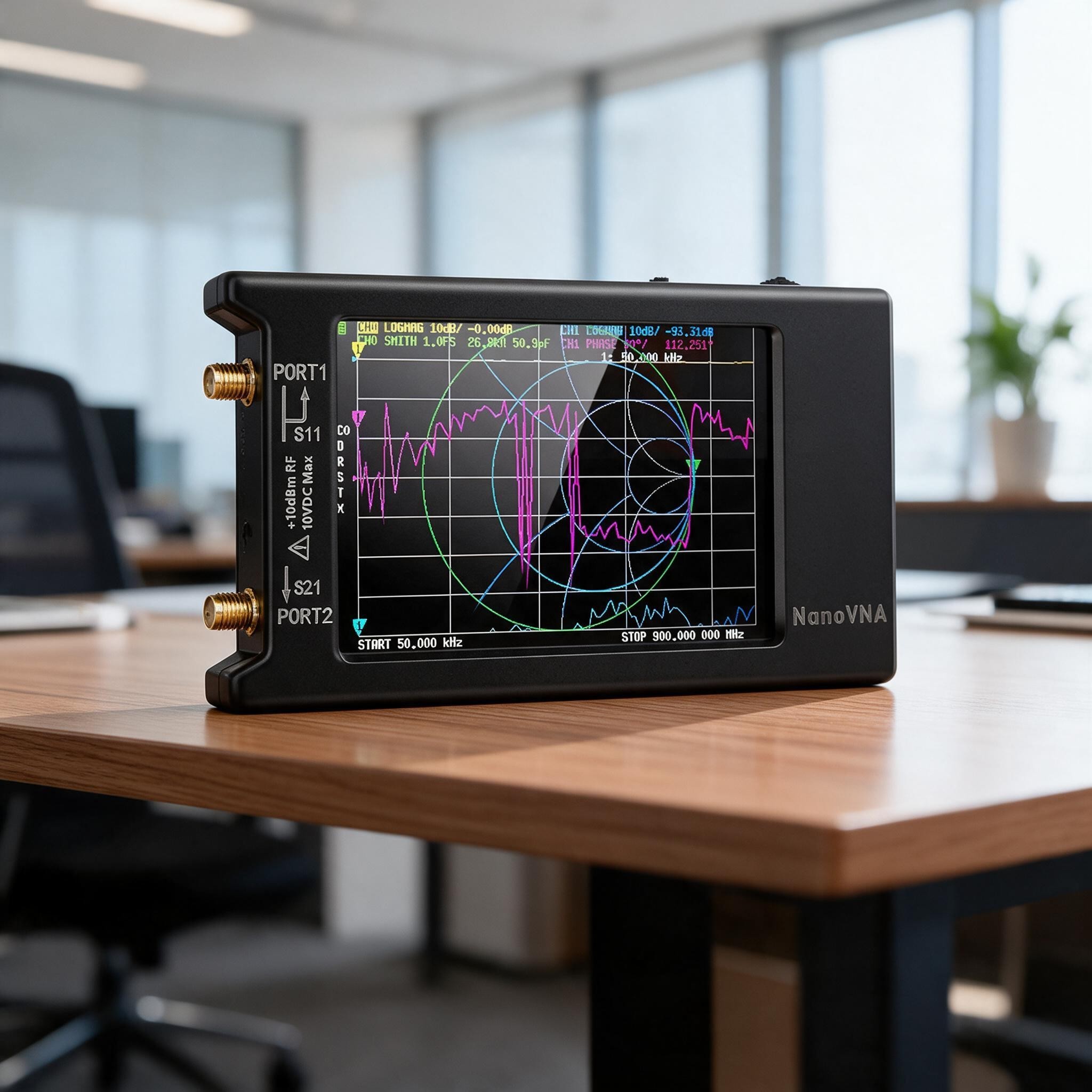

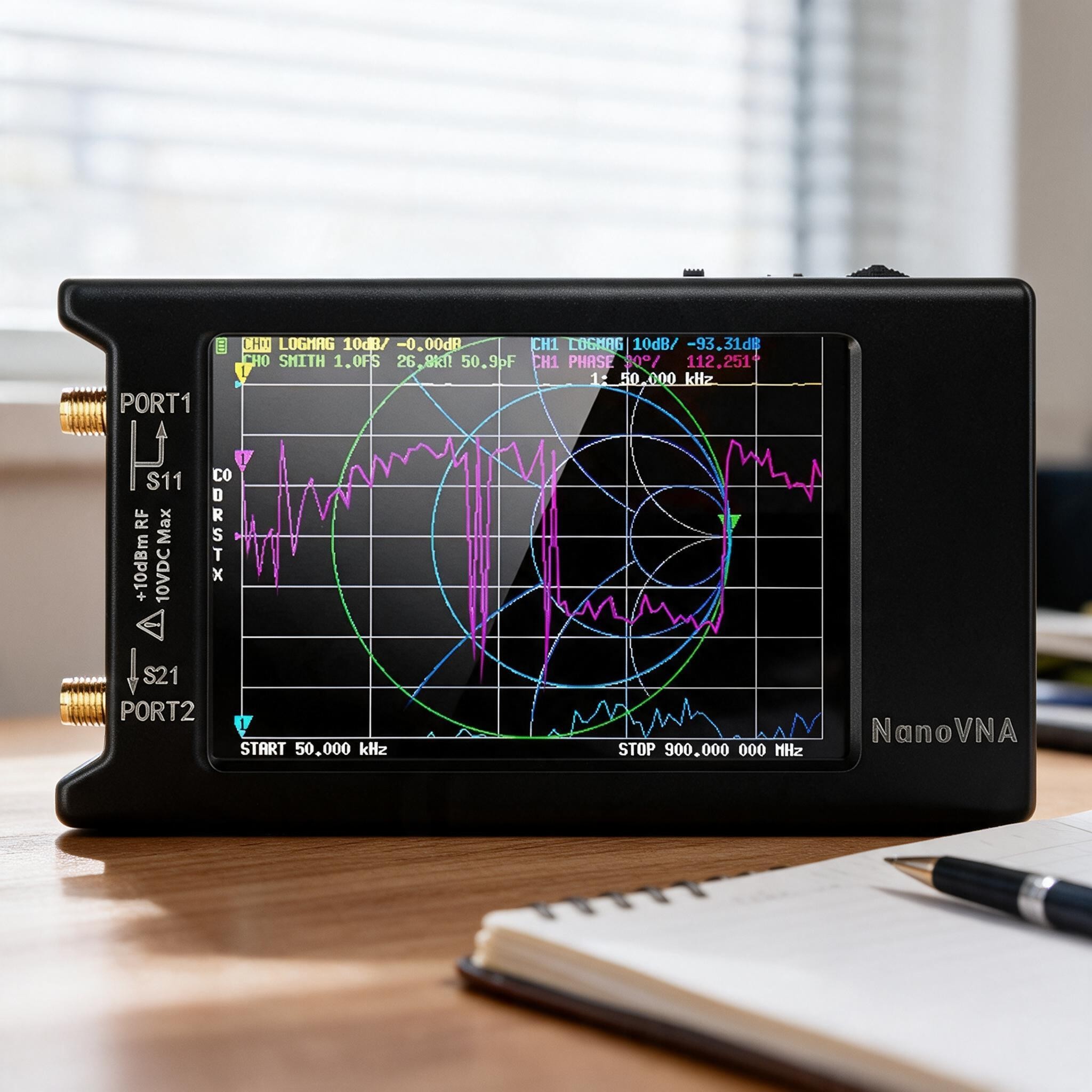

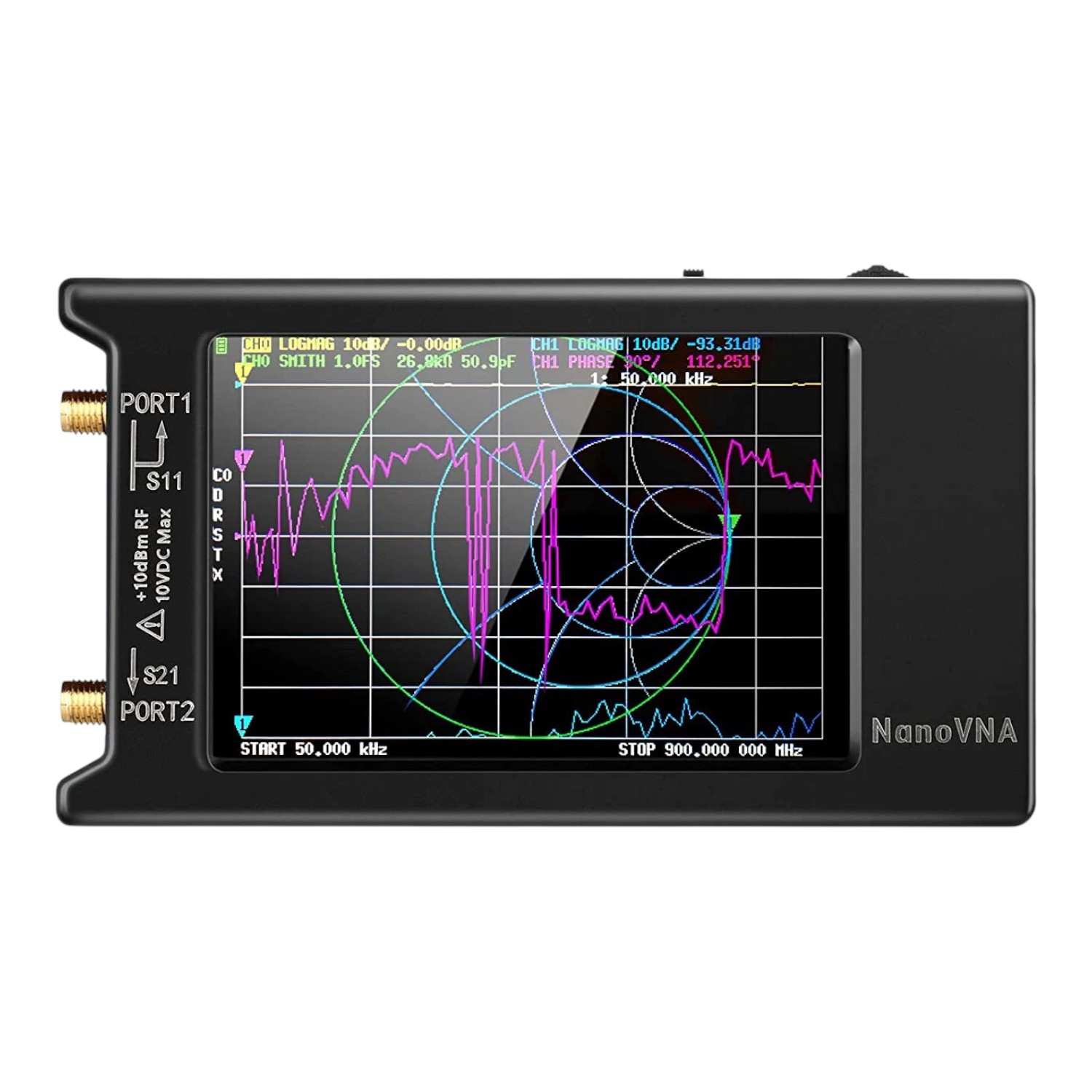

Analyseur d'antenne de réseau vectoriel VNA 10 kHz–1,5 GHz, écran tactile de 2,8", batterie de 650 mAh, boîtier en ABS, noir, accordeur d'antenne
Vous avez déjà la quantité maximale disponible dans le panier.
L'analyseur d'antenne de réseau vectoriel VNA couvre une plage de fréquences 10 kHz–1,5 GHz. Il est utilisé pour mesurer les antennes, les câbles coaxiaux, les filtres et d'autres circuits haute fréquence. L'appareil mesure les paramètres S, le rapport d'ondes stationnaires (PSV/SWR), l'impédance, la phase et le délai, et affiche également les résultats dans le diagramme de Smith. L'analyse dans le domaine temporel (TDR) permet de suivre les caractéristiques de la ligne et de localiser les endroits de désadaptation ou de défaillance sur le câble. L'analyseur est contrôlé par un écran tactile ou un commutateur multifonction et se connecte à un ordinateur ou à un téléphone via USB-C. Grâce à la batterie intégrée, il est possible de mesurer même sur le terrain, par exemple lors de l'accord des antennes et du réglage de l'accordeur d'antenne directement sur le site d'installation.
- Plage de fréquences : 10 kHz – 1,5 GHz
- Plage dynamique de mesure : 70 dB dans la bande 50 kHz – 300 MHz, dans les bandes supérieures inférieure
- Sortie RF : -13 dBm (maximum -9 dBm)
- Précision de fréquence : < 0,5 ppm
- PSV du port : < 1,1
- Grandeurs mesurées : paramètres S (S11, S21), PSV, impédance, phase, délai, diagramme de Smith et analyse dans le domaine temporel TDR
- Écran : écran TFT tactile de 2,8" avec une résolution de 320 × 240 px
- Contrôle : par tactile ou commutateur multifonction (gauche / OK / droite)
- Points de calibration : 101, points de balayage : 101
- Affichage : 4 traces, 4 marques, 5 positions de mémoire pour enregistrer les réglages
- Interface : USB type C, mode de communication CDC (série), connexion à PC et à la plupart des téléphones Android (ne prend pas en charge l'iPhone)
- Stockage : emplacement pour carte microSD jusqu'à 32 Go pour enregistrer les données mesurées
- Alimentation : USB 5 V / 120 mA, batterie intégrée de 650 mAh, courant de charge maximum de 0,8 A
- Affichage de l'état de la batterie sur l'écran
- Connecteurs : 2× SMA (PORT1 – S11, PORT2 – S21), entrée maximum +10 dBm RF / 10 V DC
- Boîtier : noir, en plastique ABS
- Dimensions de la carte de circuit imprimé : 54 × 85,5 × 11 mm (sans connecteurs et interrupteurs)
- Utilisation : antennes MF, KV (courtes ondes), VHF et UHF, baluns, câbles, duplexeurs et filtres, mesure de l'atténuation insérée et de l'isolation des ports

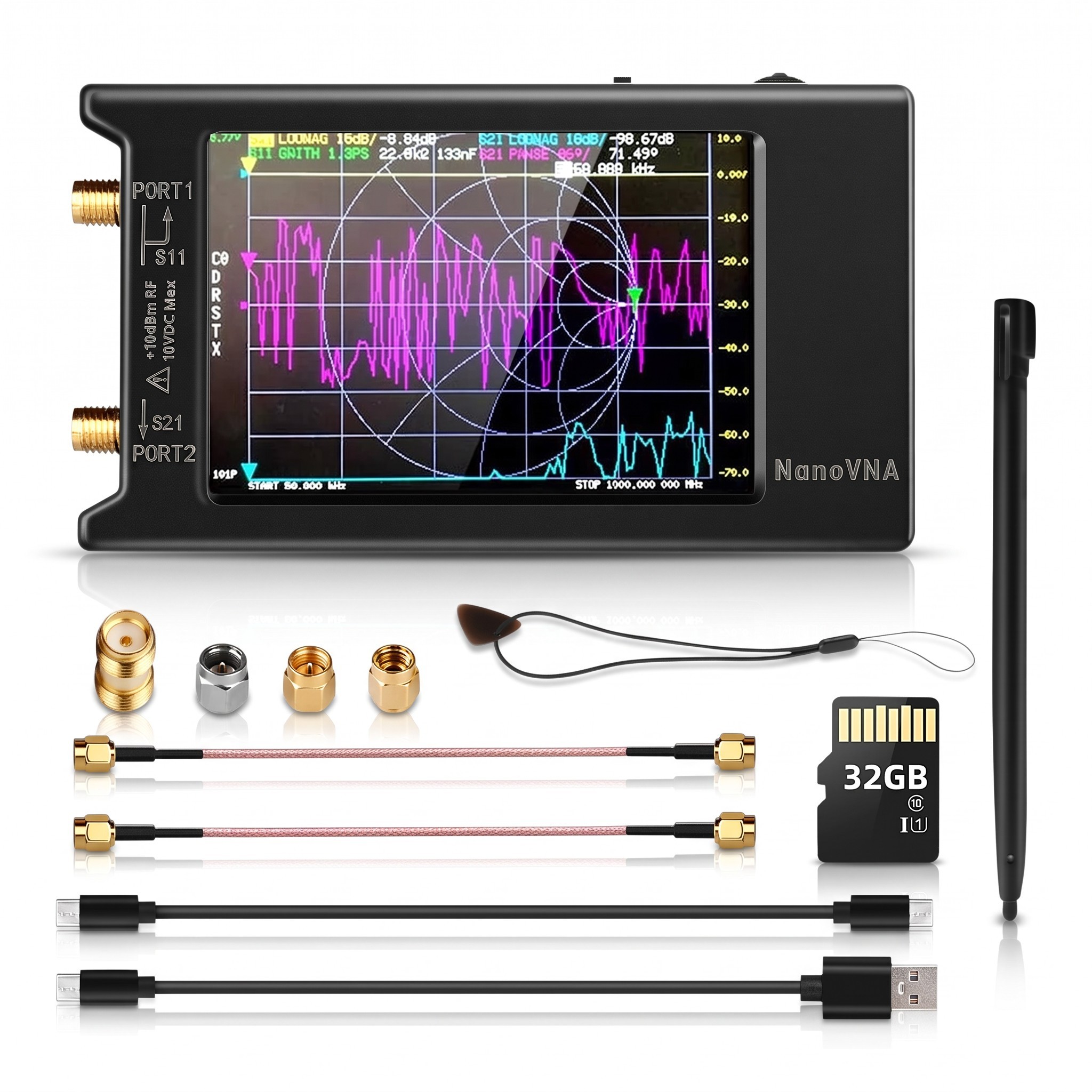

- Contenu de l'emballage : 1× analyseur avec écran tactile de 2,8" et batterie de 650 mAh, 2× câble SMA RG174 20 cm (mâle–mâle), 2× connecteur SMA (femelle–femelle), 1× kit de calibration SMA SHORT, 1× kit de calibration SMA OPEN, 1× kit de calibration SMA LOAD, 1× câble de données USB Type-C, 1× câble USB-C – USB-C, 1× stylet tactile
L'analyseur est destiné aux radioamateurs, aux techniciens de service et aux passionnés d'électronique haute fréquence qui ont besoin de mesurer les antennes dans les bandes MF, KV, VHF et UHF. Il permet de contrôler le PSV et l'adaptation d'impédance. Il mesure également l'atténuation insérée des filtres et l'isolation des ports des duplexeurs à deux et trois bandes. Ses dimensions compactes et sa batterie intégrée facilitent la mesure directement près de l'antenne sans alimentation externe. Les données mesurées peuvent être enregistrées sur une carte microSD ou transférées vers un ordinateur via l'interface USB-C. Le kit de calibration SHORT, OPEN et LOAD est inclus dans l'emballage, permettant ainsi de réaliser la calibration sans accessoires supplémentaires.
