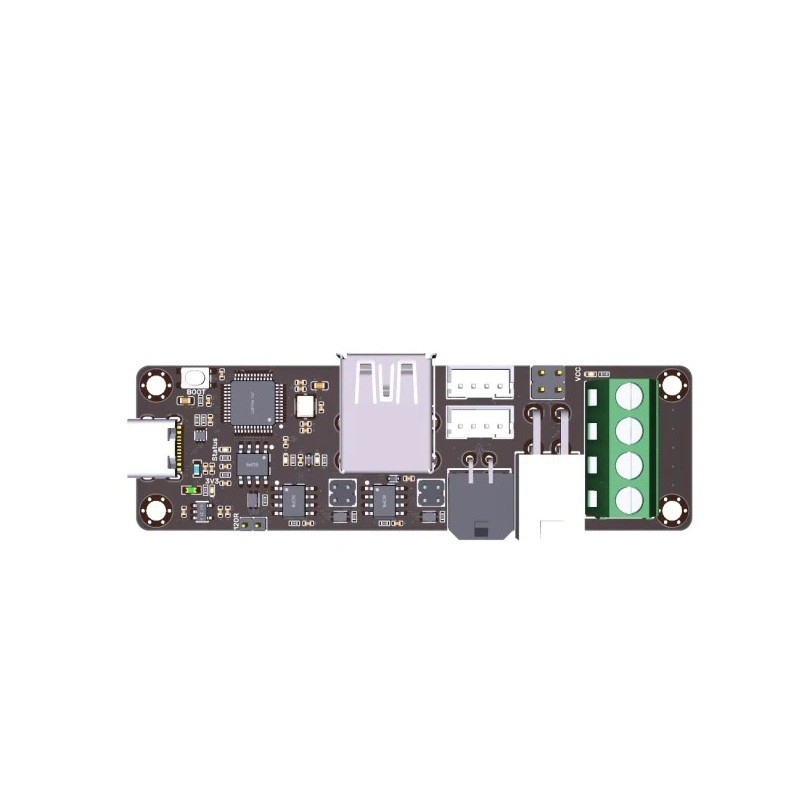

Adaptateur U2C V2.1 avec trois sorties CAN pour la conversion USB en bus CAN
L'adaptateur U2C V2.1 sert de convertisseur entre le port USB et le bus industriel CAN, simplifiant ainsi considérablement le câblage des imprimantes 3D modernes avec le firmware Klipper. Le bus CAN (Controller Area Network) est un système de communication utilisé dans l'industrie, permettant un long transfert de données, une grande résistance aux interférences, une faible latence et la connexion de plusieurs appareils sur une seule ligne. L'U2C V2.1 peut étendre cette fonctionnalité aux imprimantes domestiques courantes, permettant ainsi un fonctionnement plus stable, un contrôle plus précis et un câblage plus propre.
Cette version est équipée de trois sorties CAN distinctes, facilitant le câblage parallèle de plusieurs modules, tels que les cartes EBB36 CAN ou EBB42 CAN, ainsi que d'autres composants d'extension. L'adaptateur comprend une protection contre les décharges électrostatiques (ESD), évitant ainsi d'endommager le port USB ou les appareils connectés. Le revêtement de la carte ENIG assure une longue durée de vie, une haute conductivité et une résistance fiable à l'oxydation.
L'U2C V2.1 fonctionne dans une plage de tension de 12–24 V et ses connecteurs sont disposés de manière claire : port USB-C, entrée CAN-IN, trois sorties CAN-OUT, points d'indication, bornes d'alimentation et circuits de protection. L'adaptateur peut également être utilisé pour mettre à jour le firmware des appareils et prend en charge la configuration dans le système Klipper. Il est idéal pour connecter un Raspberry Pi, une carte de contrôle Octopus PRO et des modules CAN d'extrusion — le résultat est un câblage beaucoup plus simple et professionnel de l'ensemble de l'imprimante.
Installation
1) Connectez l'adaptateur au Raspberry Pi à l'aide d'USB-C.
2) Branchez l'alimentation 12–24 V selon la polarité indiquée sur les bornes.
3) Connectez la branche principale du bus CAN à l'entrée CAN-IN.
4) Branchez les modules (par exemple EBB36 ou EBB42) aux trois sorties CAN-OUT.
5) Vérifiez le maintien des fils et le bon routage des câbles.
6) Dans Klipper, configurez l'identification des appareils CAN et terminez la configuration.
Explication des abréviations
CAN – bus de communication de données avec une grande résistance et une faible latence.
USB-C – port universel pour l'alimentation et le transfert de données.
ESD – protection contre les décharges électrostatiques.
ENIG – finition dorée des circuits imprimés pour une plus grande précision et longévité.
Compatibilité
Compatible avec les cartes EBB36 CAN, EBB42 CAN, Octopus PRO, les cartes mères prenant en charge le bus CAN, Raspberry Pi et d'autres modules utilisant la communication CAN dans Klipper. Il est possible de connecter plusieurs appareils simultanément.
Contenu de l'emballage
1× adaptateur U2C V2.1 (3 sorties CAN)
L'U2C V2.1 est un élément fiable et efficace qui améliore considérablement la stabilité et la simplicité du câblage des imprimantes 3D modernes.
