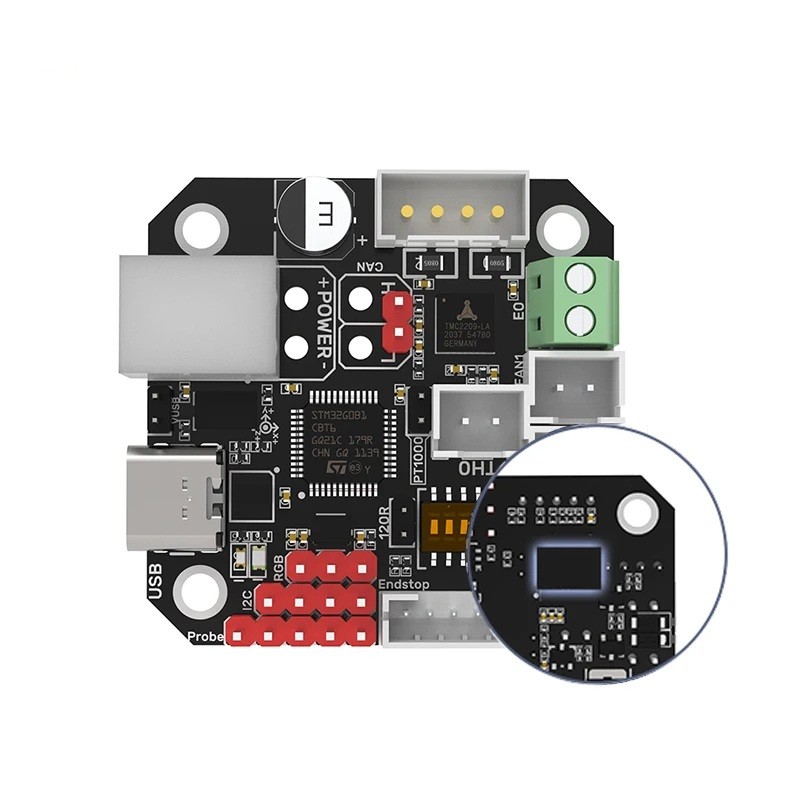

Carte de contrôle EBB 42 CAN pour imprimantes 3D Support du bus CAN Contrôle précis de la tête d'impression Surveillance des vibrations ADXL345 Capteurs de température
La carte de contrôle EBB 42 CAN est destinée aux utilisateurs qui ont besoin d'un contrôle stable de la tête d'impression, de mesures précises de température et d'un transfert de données fiable dans les imprimantes 3D. La carte utilise le bus CAN, un système de données garantissant une communication rapide, sécurisée et robuste entre les différentes parties de l'appareil. Grâce à cela, il est possible de réduire considérablement la quantité de câblage et d'atteindre une plus grande fiabilité. La carte est équipée d'une puce de mesure ADXL345 qui enregistre les vibrations pendant les mouvements de l'imprimante. Ces données permettent de compenser les vibrations et d'améliorer la qualité de surface des modèles imprimés. Le module de contrôle TMC2209 est destiné au moteur de la tête d'impression et assure son fonctionnement silencieux, fluide et précis. La carte prend en charge des capteurs de température très précis PT100 et PT1000, qui peuvent être connectés en deux fils ou en quatre fils, selon le choix effectué via un commutateur. Des éléments de protection contre les décharges électrostatiques et les surtensions sont également disponibles, garantissant un fonctionnement sûr et durable. Les connecteurs sont clairement étiquetés et permettent de connecter le moteur, les ventilateurs, les interrupteurs, l'éclairage et les éléments de données. Il est également possible d'activer la résistance de terminaison 120R pour un fonctionnement correct du bus CAN.
Principales caractéristiques et avantages :
-
Bus CAN pour une communication stable, rapide et sécurisée avec un minimum de câblage.
-
Puce ADXL345 pour la surveillance des vibrations et la possibilité de les compenser.
-
Module TMC2209 pour un contrôle précis du moteur de la tête d'impression.
-
Support des capteurs PT100 et PT1000 avec commutation du type de connexion.
-
Éléments de protection contre les décharges et les surtensions pour un fonctionnement sûr et une longue durée de vie.
-
Résistance de terminaison 120R contrôlée par un cavalier.
-
Alimentation commutable via USB pour la configuration.
-
Contenu de l'emballage : 1x carte de contrôle EBB 42 CAN.
Instructions d'installation :
La carte se fixe au moteur de la tête d'impression à l'aide de vis standard. Après le montage mécanique, le bus CAN est connecté et il est décidé d'activer ou non la résistance de terminaison 120R en fonction de la longueur du câble. Ensuite, l'alimentation, le moteur, les ventilateurs, les capteurs de température et les interrupteurs sont connectés. Si une alimentation indépendante via USB est nécessaire, la position appropriée du cavalier est réglée. La puce de mesure ADXL345 est connectée à la carte principale de l'imprimante pour la calibration des vibrations. Dans le système Klipper, la communication CAN est ensuite configurée et les paramètres sont réglés en fonction du moteur et de l'imprimante utilisés.
Cette version de la carte offre aux utilisateurs une solution stable, précise et moderne pour le contrôle de la tête d'impression et des fonctions associées. Elle permet de réduire la quantité de câblage, d'augmenter la stabilité du transfert de données et d'obtenir un contrôle plus précis sur l'ensemble du processus d'impression. Grâce à la mesure des vibrations, il est possible d'obtenir des surfaces de meilleure qualité et une précision accrue. C'est une solution technique fiable qui convient à la modernisation ainsi qu'aux nouvelles constructions d'imprimantes 3D. L'utilisateur appréciera les connecteurs clairs, l'installation simple et la large compatibilité avec les systèmes modernes basés sur le bus CAN.
