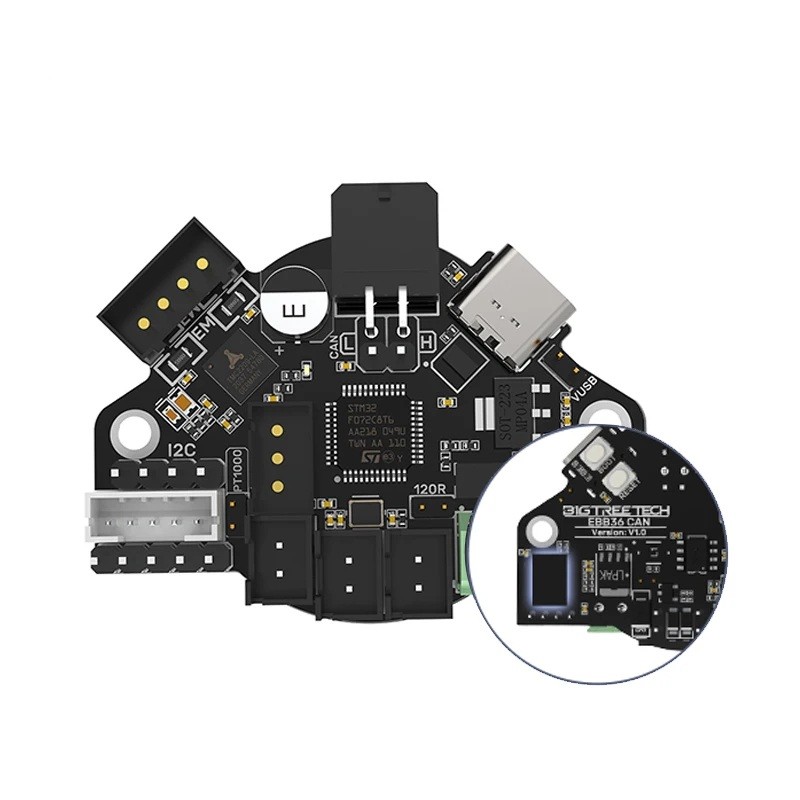

Carte de contrôle EBB 36 CAN pour imprimantes 3D Support du bus CAN Contrôle précis de la tête d'extrusion Suivi des vibrations ADXL345 Capteurs de température
La carte de contrôle EBB 36 CAN est destinée aux utilisateurs qui souhaitent améliorer la précision, la stabilité et la fiabilité de leur imprimante 3D. Elle sert de module complémentaire placé près de la tête d'extrusion, où elle assure le contrôle du moteur, la mesure des vibrations et le transfert de données via le bus CAN. Le bus CAN est un système de données initialement utilisé dans l'industrie automobile et permet une communication stable, rapide et sécurisée même sur de plus grandes distances. La carte comprend une puce ADXL345 qui enregistre les vibrations et permet à l'imprimante d'ajuster ses mouvements afin de réduire les résonances et d'améliorer la qualité de surface. Le module de contrôle TMC2209 permet un fonctionnement silencieux, fluide et précis du moteur de la tête d'extrusion. La carte prend en charge les capteurs PT100 et PT1000, qui permettent des mesures de température très précises et peuvent être connectés par un câblage à deux ou quatre fils.
Principales caractéristiques et avantages :
-
Communication stable via le bus CAN, garantissant un transfert de données sécurisé et fiable sans interférences.
-
Puce de mesure ADXL345 permettant la calibration des vibrations et l'amélioration de la qualité d'impression.
-
Module TMC2209 pour un contrôle silencieux et précis du moteur de la tête d'extrusion.
-
Support des capteurs de température PT100 et PT1000 avec type de câblage commutable selon les besoins.
-
Éléments de protection contre les décharges électrostatiques et les surtensions garantissant un fonctionnement sécurisé de la carte.
-
Possibilité d'activer la résistance de terminaison 120R pour le bon fonctionnement du bus CAN.
-
Alimentation commutable via USB ou entrée d'alimentation principale.
-
Connecteurs clairement étiquetés pour moteur, ventilateurs, capteurs, interrupteurs et éclairage.
-
Contenu de l'emballage : 1x carte de contrôle EBB 36 CAN.
Instructions d'installation :
La carte se fixe au moteur de la tête d'extrusion à l'aide de vis standard. Après le montage mécanique, le bus CAN, le câble d'alimentation, le moteur, les capteurs de température et les ventilateurs sont connectés. Selon la longueur du câblage, la résistance de terminaison 120R est activée ou désactivée à l'aide d'un cavalier. Si une alimentation indépendante via USB est nécessaire, la position appropriée du cavalier est réglée. La puce ADXL345 est connectée par un câble de données à la carte principale de l'imprimante pour permettre la calibration des vibrations. Dans le système Klipper, la communication CAN est ensuite configurée et les paramètres nécessaires sont réglés.
Cette version de la carte est adaptée à la modernisation des imprimantes plus anciennes ainsi qu'aux nouvelles constructions. L'utilisateur bénéficie d'un contrôle plus précis de la tête d'extrusion, d'une meilleure régulation de la température et de la possibilité d'utiliser la mesure des vibrations. De plus, la carte simplifie le câblage et augmente la stabilité de l'ensemble du système. Grâce à la combinaison de contrôle, de mesure et d'éléments de protection, elle constitue une solution fiable pour une impression de qualité, une longue durée de vie et un fonctionnement sécurisé. L'utilisateur appréciera la facilité d'installation, l'étiquetage clair des connecteurs et la haute compatibilité avec les systèmes modernes. Il s'agit d'une solution conçue pour ceux qui souhaitent atteindre une plus grande précision et des résultats professionnels.
