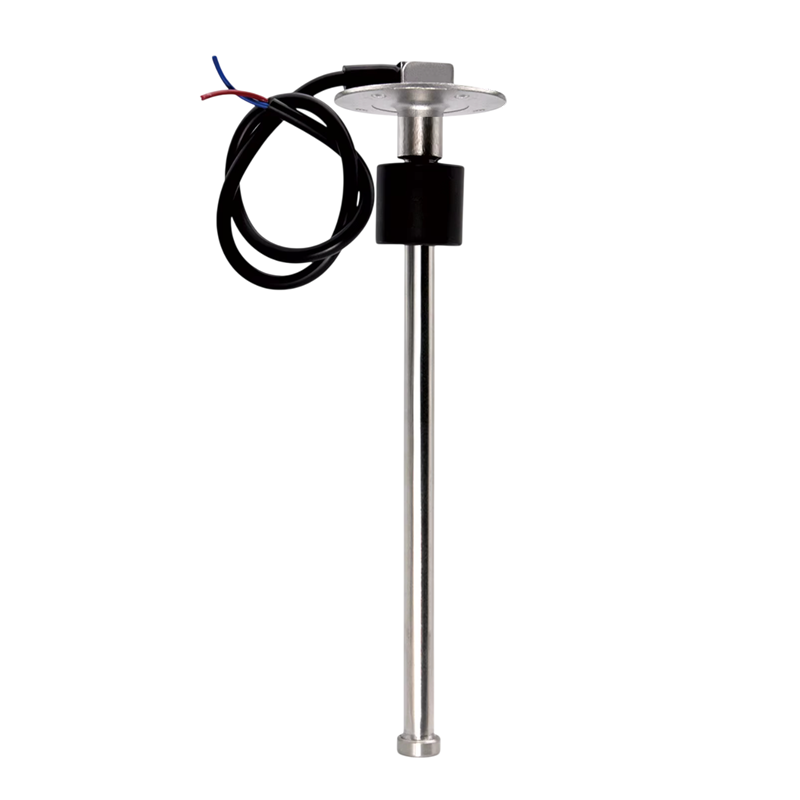

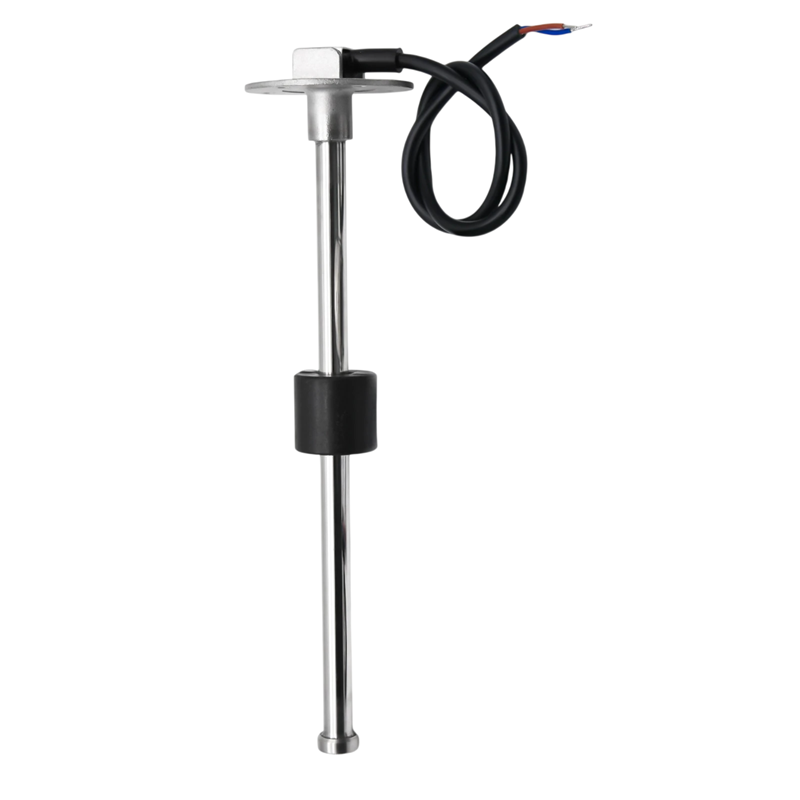

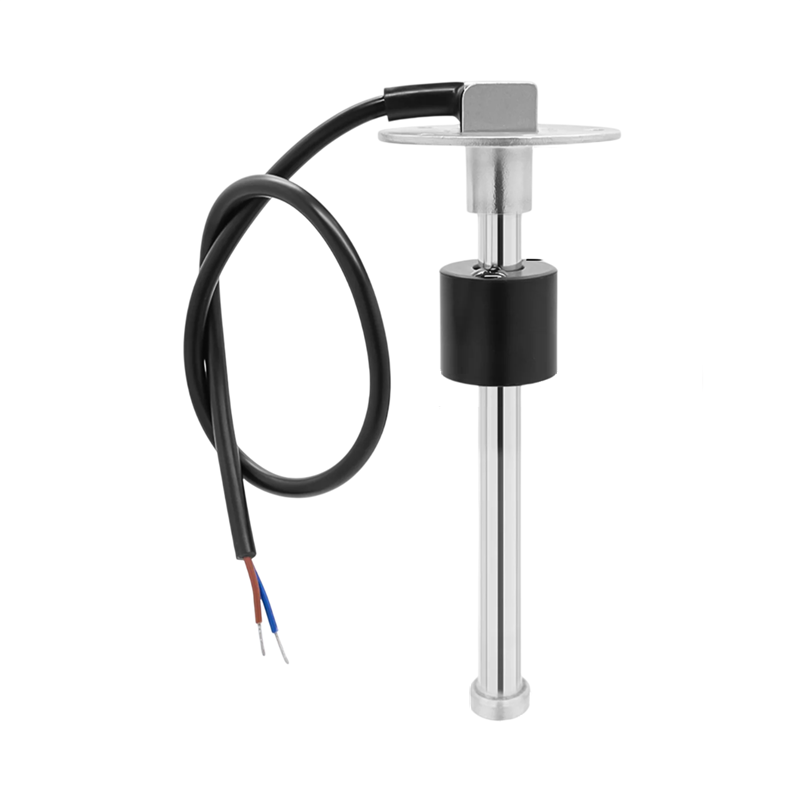

Capteur de niveau de carburant à flotteur résistant 0–190 Ω longueur 550 mm 22" sonde de mesure IP67 pour le contrôle du niveau de carburant et de liquides dans les réservoirs
Ce capteur de niveau de carburant sert à mesurer la quantité de liquide à l'intérieur du réservoir à l'aide d'un mécanisme à flotteur. Le mouvement du flotteur est converti en un signal de résistance électrique dans la plage 0–190 Ω, qui est couramment utilisé avec les indicateurs de niveau de carburant dans diverses applications de transport et techniques.
La tige de mesure a une longueur de 550 mm (22"), ce qui correspond à la hauteur recommandée du réservoir d'environ 560 à 575 mm. Grâce à cette longueur, le capteur est adapté aux réservoirs plus grands utilisés par exemple dans les camions, les bateaux ou d'autres équipements techniques destinés au stockage de carburant, d'huile ou d'autres liquides.
Le capteur est conçu pour une alimentation de 9–32 V CC et le courant de fonctionnement maximal atteint ≤60 mA. Ces paramètres permettent une intégration dans des systèmes électriques courants utilisés dans la technique de transport ou les équipements industriels.
L'appareil est construit pour fonctionner dans diverses conditions de température. La température de fonctionnement varie de -30 à +75 °C, tandis que la température de stockage peut être de -40 à +85 °C. La construction du capteur est également protégée par un indice de protection IP67, qui offre une protection contre la poussière et une résistance à l'immersion temporaire dans l'eau.

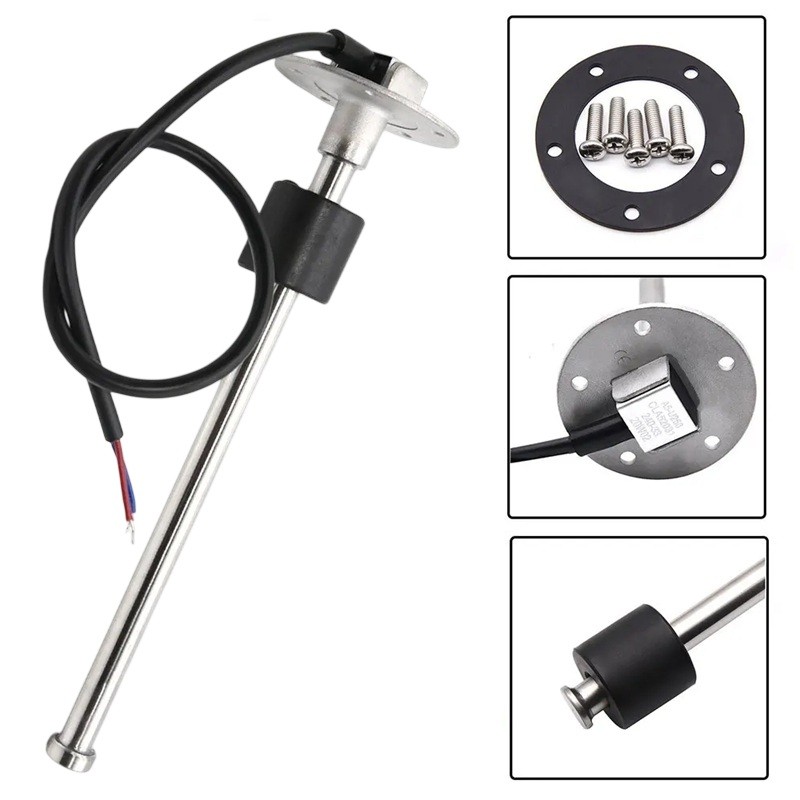

Le montage se fait à l'aide d'une bride circulaire avec cinq trous de montage. L'installation est réalisée à l'aide des vis M5 fournies et d'un joint d'une épaisseur de 2 mm, qui aide à assurer un raccordement étanche entre le capteur et le réservoir.
La résolution de mesure de 21 mm permet de suivre les variations du niveau de liquide dans le réservoir et fournit une information indicative sur la quantité actuelle de carburant ou d'autre liquide.
Caractéristiques principales
- Plage de résistance du capteur : 0–190 Ω
- Longueur du capteur : 550 mm (22")
- Tension de fonctionnement : 9–32 V CC
- Indice de protection : IP67
- Résolution de mesure : 21 mm
- Taille de réservoir recommandée : 560–575 mm
- Courant de fonctionnement : ≤60 mA
- Température de fonctionnement : -30 à +75 °C
- Température de stockage : -40 à +85 °C
- Brides de montage : 5 trous
- Vis de montage : 5× M5
- Joint d'une épaisseur de 2 mm
- Adapté pour réservoirs de carburant, d'huile et de liquides
- Utilisation par exemple dans des bateaux, des camions et des systèmes techniques

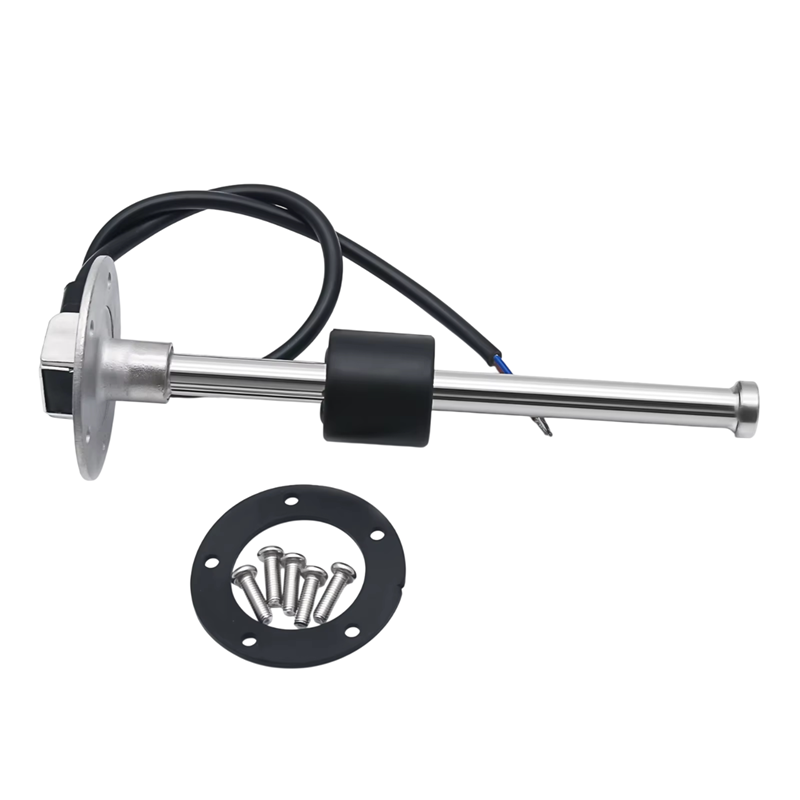

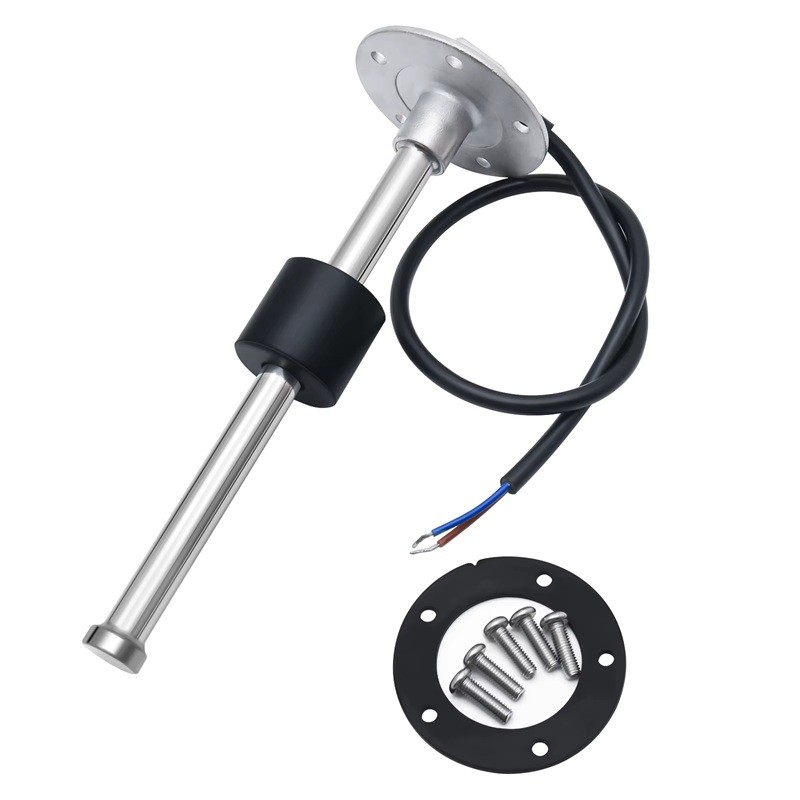

Contenu de l'emballage
- Capteur de niveau de carburant
- Joint
- 5× vis de montage
Le capteur est destiné à surveiller le niveau de liquide dans les réservoirs à l'aide d'un système à flotteur et d'un signal de résistance compatible avec des appareils de mesure courants. Grâce à sa longueur de 550 mm, il est adapté aux réservoirs plus hauts. La construction avec bride de montage permet une fixation solide à l'aide de cinq vis et l'emballage comprend également un joint pour étanchéifier la connexion. L'indice de protection IP67 permet d'utiliser le capteur même dans des environnements à forte humidité ou poussiéreux.
